キラールックス - Motorola 57H!

これは私にとって夢のモデルです - 美しく、象徴的で、希少で、非常に収集価値があります。これは、私の腹にこの趣味に火をつけたモデルのデザインの 1 つです。

また、音も素晴らしいです！

50 年代後半の Motorola は、高品質のコンポーネントを使用して非常によく作られています。それについては後ほど説明します。 50 年代のすべてのラジオ メーカーの中で、モトローラは今も存続している数少ないメーカーの 1 つです。

この特別な 57H は、かなり長い間私の金庫の周りに眠っていました。これらを修理してレストアするのは楽しいです！これは他のたくさんの 57H のコレクションから私に来ました。

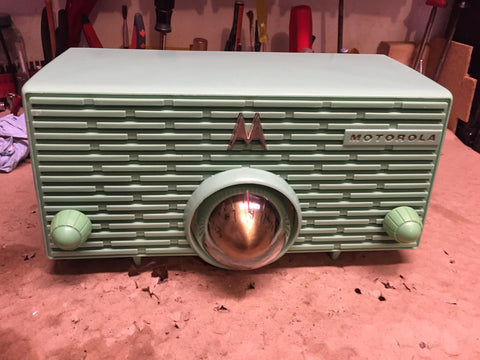

私にとって、珍しい色は最も魅力的です。それで、このシーグリーンのものは私のお気に入りの一つです。

こちらはチップが入っていませんでした。最も高温になるアンプ管の左奥の上部のいつもの場所にヒートクラックが2つあります。

こちらはノブがあまり黄ばんでいなくて綺麗でした。

小さなゴールドの金属リングは、クリアコーンが外れないように張力を加えるように設計されています。

この場合、電源コードの相互接続は良好な状態でした。これらのコードは通常、ベースの相互接続部で摩耗疲労を受けます。

この回路基板には以前の修理サービスの痕跡はありません。見た目はすべてオリジナルです。

左の3本の真空管50C5、12BA6、12AV6も工場オリジナルの真空管かもしれません。 IFT の 1 つに電気テープが巻かれているのはなぜだろうか。アルミニウムで覆われたフィルター コンデンサーは、蜜蝋のものよりもはるかに高品質です。これは何年経ってもまだ良いものです。ハム音はありません。

アンテナへのはんだ接合部は、年月が経つと通常は剥がれてしまいますが、オリジナルのもののようです。私は可能な限りオリジナリティを維持することを好みます。サブアセンブリ（回路基板、アンテナ、電源、スピーカーなど）の動きを最小限に抑え、はんだ接合部が弱くなりリフローが必要になることがないように、修理は非常に慎重に行うようにしています。これにより、修理に時間がかかりますが、はんだ接合の独創性は維持されます。

厚い堆積物を残さない特別な回路基板クリーナーを使用します。専用の掃除ブラシを使って、ホコリや汚れが落ちにくい隅々まで丁寧に掃除します。チューニング弦は時間の経過とともに緩むため、滑りを防ぐために張り直す必要があります。チューニングコーンに傷を付けないように細心の注意を払う必要があります。

このスピーカーの状態は良好で、ノイズやガタつきはありませんでした。新しく見えます！

透明なノーズコーンは、傷がほとんどなく、取り付けノッチの破損もなく、より良いものの 1 つでした。

スチームクリーニングの後、キャビネットは素晴らしい状態に戻りました。

再組み立て後、

復元プロセス中にはんだ接合部が破損することはありません。交換する必要があるコンデンサは 2 つだけでした。すべての回路電圧と許容誤差は工場出荷時の仕様内です。その後、チューブのテストは良好で、位置合わせも行われました。

組み立て直して整備するとこんな感じです！

機械に乗せてから手で磨きます
